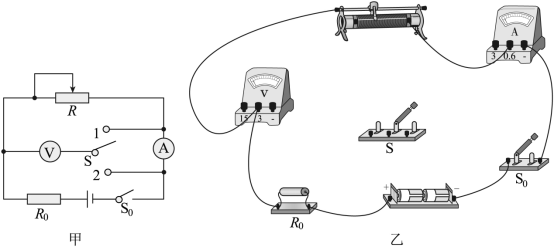

在测量某电源电动势和内阻时，因为电压表和电流表的影响，不论使用何种接法，都会产生系统误差，为了消除电表内阻造成的系统误差，某实验兴趣小组设计了如图甲实验电路进行测量。已知 。

（ 1 ）按照图甲所示的电路图，将图乙中的器材实物连线补充完整 。

（ 2 ）实验操作步骤如下：

① 将滑动变阻器滑到最左端位置

② 接法 Ⅰ ：单刀双掷开关 S 与 1 接通，闭合开关 ，调节滑动变阻器 R ，记录下若干组数据 的值，断开开关

③ 将滑动变阻器滑到最左端位置

④ 接法 Ⅱ ：单刀双掷开关 S 与 2 闭合，闭合开关 ，调节滑动变阻器 R ，记录下若干组数据 的值，断开开关

⑤ 分别作出两种情况所对应的 和 图像

（ 3 ）单刀双掷开关接 1 时，某次读取电表数据时，电压表指针如图丙所示，此时 V 。

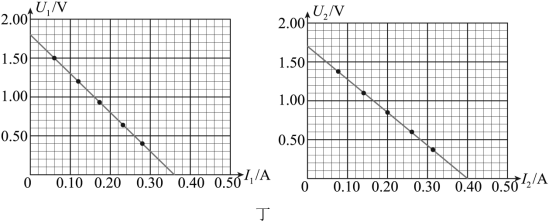

（ 4 ）根据测得数据，作出 和 图像如图丁所示，根据图线求得电源电动势 V ，内阻 Ω 。（结果均保留两位小数）

（ 5 ）由图丁可知 （填 “ 接法 Ⅰ” 或 “ 接法 Ⅱ” ）测得的电源内阻更接近真实值。

（ 6 ）综合考虑，若只能选择一种接法，应选择 （填 “ 接法 Ⅰ” 或 “ 接法 Ⅱ” ）测量更合适。

答案

见解析 1.30     1.80     2.50 接法 Ⅱ 接法 Ⅱ

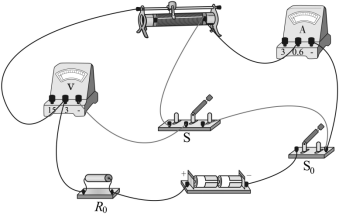

【详解】（ 1 ） [1] 根据图甲所示的电路图，实物连接如图所示

（ 3 ） [2] 量程为 的电压表分度值为 ，需要估读到分度值的下一位，由图丙可知电压表读数为

（ 4 ） [3] 当单刀双掷开关接 1 时，电流表示数为零时，电压表测量准确，故电动势为 的纵轴截距，则有

[4] 当单刀双掷开关接 2 时，电压表示数为零时，电流表测量准确，由 图像可知此时电路电流为 ，根据闭合电路欧姆定律可知

解得内阻为

（ 5 ） [5] 由图丁可知 图像的斜率为

解得

由图丁可知 图像的斜率为

解得

可得

故接法 Ⅱ 测得的电源内阻更接近真实值。

（ 6 ） [6] 由电路图可知接法 Ⅰ 的误差来源是电流表的分压，接法 Ⅱ 的误差来源是电压表的分流，由于电源内阻较小，远小于电压表内阻，结合（ 5 ）问分析可知，若只能选择一种接法，应选择接法 Ⅱ 更合适。
