某学习小组同学利用图甲所示的实验电路测量平行板电容器的电容。

(1)图甲中电流表A₁量程为300µA，无法满足实验需要，需并联一电阻箱R₁使其量程扩大为600µA。由于电流表A₁内阻未知，无法确定电阻箱R₁的阻值，该小组同学设计了图乙所示的电路，已知电流表A₂与A₁量程相同。实验操作步骤如下：

①按照图乙连接电路，电阻箱R₁和滑动变阻器R₂的阻值调到最大；

②断开开关S₁，闭合开关S₂。调节R₂，使电流表A₁和A₂读数均为200µA；

③闭合开关S₁，调节R₁和R₂，保证电流表A₂读数不变，则当电流表A₁读数是_______µA时，电流表A₁与R₁并联即可做量程为600µA的电流表使用。

(2)完成电流表的改装后，继续测量平行板电容器的电容，具体实验操作步骤如下：

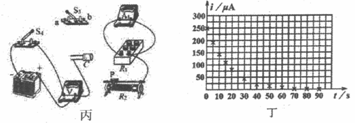

①按图甲接好实验电路，请在图丙中将缺失的导线用笔画线补充完整______；

②先将图丙中开关S₄闭合，再将单刀双掷开关S₃接“a”，记下此时电压表读数6.2V；

③调节图丙中滑动变阻器的滑片P至阻值最大，将单刀双掷开关S₃接“b”同时开始计时，每5s或10s读一次电流表A₁的示数i，记录数据；

④以电流表A₁的示数i为纵轴、时间t为横轴，在坐标纸上绘制点，请用平滑曲线在图丁中画出i－t图线________；

⑤根据实验结果和图像信息，估算电容器的电容C＝_________F.（结果保留2位有效数字）

某实验小组要把一块电流表改装成电压表，遇到了两个问题：一是该电流表的表盘没有标注刻度数，但刻度均匀，总格数为N；二是内阻未知．通过对类似规格的电流表的参数比对，得到该电流表的满偏电流约700~800，内阻约100)．该组同学利用以下器材，通过下列三个步骤，完成了电压表的改装工作．

A．待测电流表G

B．电流表A：量程0.6A，内阻约为0.1

C．电压表V：量程3V，内阻R_V=3k

D．电阻箱R₂：最大阻值999.9

E.滑动变阻器R₁：最大阻值5k，额定电流0.1A

F. 滑动变阻器R₃：最大阻值5，额定电流0.5A

G.电源：电动势3V，内阻约为1.5

H.开关两个S₁、S₂

（1）步骤一：测定电流表的内阻．设计了上图所示实验电路，请分析并补全以下操作：

①将R₁的滑动端拨至_______端；(填“a”或“b”)

②仅闭合S₁，调节R₁，使电流表的指针偏转N个格；

③仅调节_______，使电流表的指针偏转个格；

④记录_____________________，则电流表的内阻为_______．

（2）步骤二：

①测定该电流变的满偏电流．除电源和开关外，还需要的器材是____________；（填器材前面的字母序号）

②请在线框中画出方便简洁的实验电路图_________；

③若在上图实验中，待测电流表指针偏转了n个格，还需要记录的测量值及相应符号为_____________，电流表的满偏电流为________，将此电流表改装为一个量程为U₀的电压表需要 ______（填“串联”或“并联”）一个定值电阻Rx，Rx=__________．（用以上各步骤中记录的测量量和已知量表示）

某实验探究小组利用下列实验器材测量电池的电动势和内阻。

A．待测电池 （电动势约1.5 V，内阻r较小）

B．灵敏电流表G（量程0~100 mA，内阻r_g=18 Ω）

C．电阻箱R（0~10.00Ω）

D．各种型号的定值电阻

E．开关及导线若干

(1)为了满足实验要求，该实验小组首先把现有的灵敏电流表改装成0~0.6A的电流表，改装时应并联一个阻值_______Ω的定值电阻。

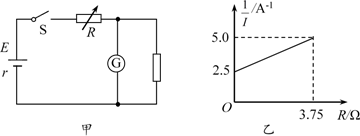

(2)该实验小组利用改装后的电流表和上述器材用图甲所示电路来测电源的电动势和内阻。

①实验时，在闭合开关前，电阻箱的阻值应调至____（填“最大值”或“最小值”）。

②图乙是实验小组由实验数据绘出的－R（其中I为改装后电流表的示数）图像，根据图像及条件可求得电源的电动势E＝___V，内阻r＝___Ω。（结果均保留两位有效数字）

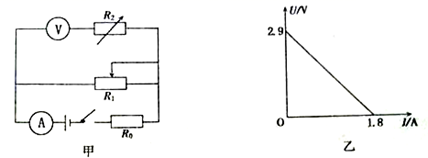

某同学设计了一个实验：将一个量程为0~3V的电压表改装成量程为0~9V的电压表，并测量电阻R₀（阻值约为3Ω）的阻值．由此他设计出如图甲所示的电路进行改装和测量．可供选择的器材有：

A．电源（电动势约为10V，内阻为2Ω）

B．电压表（量程为0~3V，内阻约10kΩ）

C．电流表（量程为0~2A，内阻忽略不计）

D．电阻箱（阻值范围0~9999Ω，额定功率小于10W）

E．电阻箱（阻值范围0~99990Ω，额定功率小于10W）

F．滑动变阻器（最大阻值为10Ω，额定电流为3A）

G．滑动变阻器（最大阻值为2kΩ，额定电流为0.2A）

H．定值电阻R₀（阻值约为3Ω）

（1）该同学设计出如下步骤进行电表改装，并进行相关测量，以下是该实验的操作过程：

a．连接好电路并把滑动变阻器R₁的滑片移至最右端，把电阻箱R₂阻值调到零

b．闭合电键，把滑动变阻器滑片调到适当位置，使电压表读数为3V

c．把电阻箱阻值调到适当值，使电压表读数为____________V，然后不再改变电阻箱值，即得量程为9V的电压表．

d．改变滑动变阻器的阻值，记录多组电压表和电流表的示数U和I．

（2）上述实验电阻箱应选__________（填所选器材前的字母），滑动变阻器应选_____________（填所选器材前的字母）．

（3）用步骤d中测得的多组数据作出U-I图像如图乙所示，由图像可知R₀的阻值为______Ω（结果保留两位有效数字）
