为了进一步提高回旋加速器的能量，科学家建造了“扇形聚焦回旋加速器”。在扇形聚焦过程中，离子能以不变的速率在闭合平衡轨道上周期性旋转。

扇形聚焦磁场分布的简化图如图所示，圆心为O的圆形区域等分成六个扇形区域，其中三个为峰区，三个为谷区，峰区和谷区相间分布。峰区内存在方向垂直纸面向里的匀强磁场，磁感应强度为B，谷区内没有磁场。质量为m，电荷量为q的正离子，以不变的速率v旋转，其闭合平衡轨道如图中虚线所示。

（1）求闭合平衡轨道在峰区内圆弧的半径r，并判断离子旋转的方向是顺时针还是逆时针；

（2）求轨道在一个峰区内圆弧的圆心角θ，及离子绕闭合平衡轨道旋转的周期T；

（3）在谷区也施加垂直纸面向里的匀强磁场，磁感应强度为B'  ，新的闭合平衡轨道在一个峰区内的圆心角θ变为90°，求B'和B的关系。已知：sin（α±β ）=sinαcosβ±cosαsinβ，cosα=1-2

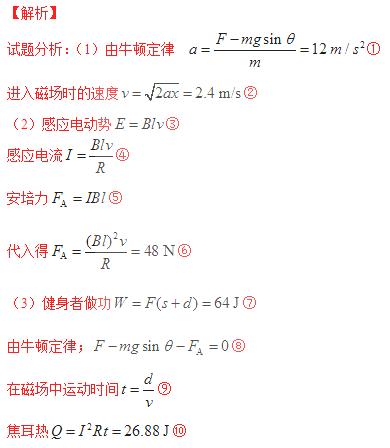

小明设计的电磁健身器的简化装置如图所示，两根平行金属导轨相距l=0.50m，倾角θ=53°，导轨上端串接一个0.05 Ω的电阻。在导轨间长d=0.56m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B=2.0 T。质量m=4.0kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连。CD棒的初始位置与磁场区域的下边界相距s=0.24m。一位健身者用恒力F=80N拉动GH杆，CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直。当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置（重力加速度g=10m/s，sin53°=0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量）。求

（1）CD棒进入磁场时速度v的大小；

（2）CD棒进入磁场时所受的安培力的大小；

（3）在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q。

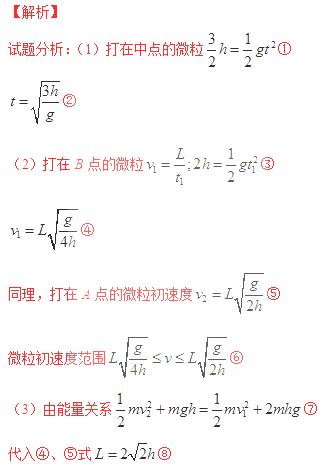

在真空环境内探测微粒在重力场中能量的简化装置如图所示。P是一个微粒源，能持续水平向右发射质量相同、初速度不同的微粒。高度为h的探测屏AB竖直放置，离P点的水平距离为L，上端A与P点的高度差也为h。

（1）若微粒打在探测屏AB的中点，求微粒在空中飞行的时间；

（2）求能被屏探测到的微粒的初速度范围；

（3）若打在探测屏A、B两点的微粒的动能相等，求L与h的关系。

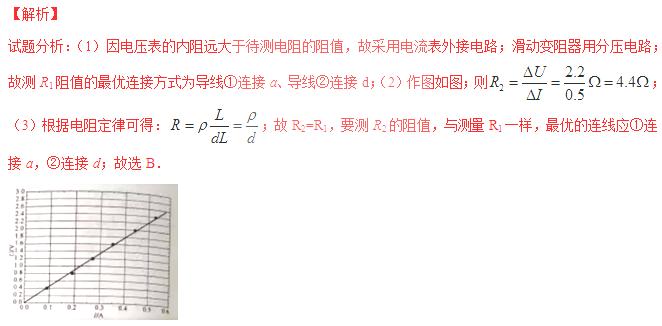

某同学用伏安法测量导体的电阻，现有量程为3 V、内阻约为3 kΩ的电压表和量程为0.6 A、内阻约为0.1 Ω的电流表。采用分压电路接线，图1是实物的部分连线图，待测电阻为图2中的R₁，其阻值约为5 Ω。

（1）测R₁阻值的最优连接方式为导线①连接______（填a或b）、导线②连接______（填c或d）。

（2）正确接线测得实验数据如表，用作图法求得R₁的阻值为______Ω。

（3）已知图2中R₂与R₁是材料相同、厚度相等、表面为正方形的两导体，R₂的边长是R₁的，若测R₂的阻值，则最优的连线应选_____（填选项）。

A．①连接a，②连接c         B．①连接a，②连接d

C．①连接b，②连接c         D．①连接b，②连接d

某同学在“探究弹簧和弹簧伸长的关系”的实验中，测得图中弹簧OC的劲度系数为500N/m。如图1 所示，用弹簧OC和弹簧秤a、b做“探究求合力的方法”实验。在保持弹簧伸长1.00cm不变的条件下，

（1）弹簧秤a、b间夹角为90°，弹簧秤a的读数是     N（图2中所示），则弹簧秤b的读数可能为   N。

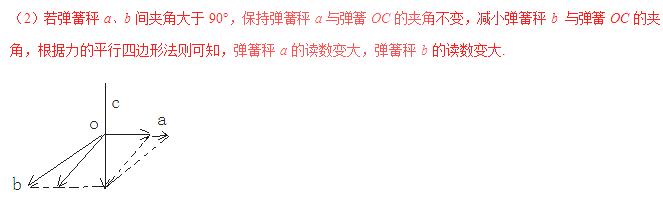

（2）若弹簧秤a、b间夹角大于90°，保持弹簧秤a与弹簧OC的夹角不变，减小弹簧秤b 与弹簧OC的夹角，则弹簧秤a的读数        、弹簧秤b的读数     (填“变大”、“变小”或“不变”)。
