如图所示，一飞行器围绕地球沿半径为r的圆轨道1运动。经P点时，启动推进器短时间向前喷气使其变轨，2、3是与轨道1相切于P点的可能轨道。则飞行器

A．变轨后将沿轨道2运动

B．相对于变轨前运行周期变长

C．变轨前、后在两轨道上经P点的速度大小相等

D．变轨前、后在两轨道上经P点的加速度大小相等

不带电导体P置于电场中，其周围电场线分布如图所示，导体P表面处的电场线与导体表面垂直，a、b为电场中的两点，则

A．a点电场强度小于b点电场强度

B．a点电势低于b点的电势

C．负检验电荷在a点的电势能比在b点的大

D．正检验电荷从a点移到b点的过程中，电场力做正功

如图所示，用相同导线制成的边长为L或2L的四个单匝闭合回路，它们以相同的速度先后垂直穿过正方形匀强磁场区域，磁场方向垂直纸面向外，区域宽度大于2L。则进入磁场过程中，电流最大的回路是

  A．甲              B．乙                 C．丙                D．丁

如图所示，质量为m的硬质面字典A对称跨放在硬质面的书本B上。将书本B的一端缓慢抬高至字典刚要滑动，此时书脊与水平面的夹角为θ。下列说法中正确的是

A．A受到三个力的作用

B．B对A的最大静摩擦力的合力为mgsinθ

C．B的一个侧面对A的弹力为mgcosθ

D．B对A的作用力为零

如图所示，将小球沿与水平方向成α角以速度v向右侧抛出，经时间t₁击中墙上距水平面高度为h₁的A点；再将此球仍从同一点以相同速率抛出，抛出速度与水平方向成β（β＞α）角，经时间t₂击中墙上距水平面高度为h ₂的B点（图中未标出），空气阻力不计。则

A．t₁一定小于t₂

B．t₁一定大于t₂

C．h₁一定小于h₂

D．h₁一定大于h₂

如图所示，理想变压器原、副线圈匝数比为4︰1，原线圈接u=220sin（100πt）V的交变电压，副线圈上接有灯泡A、理想电感线圈L及理想电压表V。下列说法正确的是

A．副线圈中电流的频率为100H_Z

B．灯泡A两端电压为55V

C．若u有效值不变，频率增大，则灯泡A将变暗

D．若u有效值不变，频率增大，电压表V的示数仍不变

关于下列四幅图的说法，正确的是   ▲

A．甲图中估测油酸分子直径时，可把油酸分子简化为球形处理

B．乙图中，显微镜下看到的三颗微粒运动位置连线是它们做布朗运动的轨迹

C．烧热的针尖，接触涂上薄蜂蜡层的云母片背面上某点，经一段时间后形成图丙的形状，则说明云母为非晶体

D．丁图中分子间距离为r₀时，分子间作用力F最小，分子势能也最小

2013年6月20日，航天员王亚平在运行的天宫一号内上了节物理课，做了如图所示的演示实验，当小球在最低点时给其一初速度，小球能在竖直平面内绕定点O做匀速圆周运动。若把此装置带回地球表面，仍在最低点给小球相同初速度，则

A．小球仍能做匀速圆周运动

B．小球不可能做匀速圆周运动

C．小球可能做完整的圆周运动

D．小球一定能做完整的圆周运动

如图所示，小车上固定一水平横杆，横杆左端的固定斜杆与竖直方向成α角，斜杆下端连接一质量为m的小球；横杆右端用一根细线悬挂相同的小球。当小车沿水平面做直线运动时，细线与竖直方向间的夹角β（β≠α）保持不变。设斜杆、细线对小球的作用力分别为F₁、F₂，下列说法正确的是

A．F₁、F₂大小相等

B．F₁、F₂方向相同

C．小车加速度大小为gtanα

D．小车加速度大小为gtanβ

如图，木板A放在水平地面上，小物块B通过轻弹簧与A的左侧档板P连接，A与B、A与地面之间均粗糙。开始时弹簧处于原长，B位于A上的O点。现将B拉至C点由静止释放向左运动，到达某点时速度为零（上述过程中A一直保持静止），则此时

A．B所受的摩擦力可能为零

B．A所受的摩擦力不可能为零

C．B可能位于O点的左侧

D．B不可能位于O点的右侧

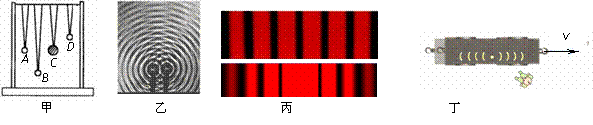

关于下列四幅图的说法，正确的是   ▲

A．甲图中，一条张紧的绳子上挂四个摆，A、C的摆长相等，C摆振动驱动其余三个摆，当它们起振后，可发现A、B、D三个摆中，A摆的振幅最小

B．乙图为两列水波在水槽中产生的干涉图样，这两列水波的频率一定相同

C．丙图是两种光现象图案，上方为光的干涉条纹、下方为光的衍射条纹

D．丁图中，一列火车飞快地匀速行驶，车厢中央有一光源发出一闪光，站在地面上的观测者认为光同时到达该车厢前、后壁

关于下列四幅图的说法，正确的是   ▲

A．甲图为放射源放出的三种射线在磁场中运动的轨迹，射线1为α射线

B．乙图中，用紫外光灯照射与验电器相连的锌板，发现原来闭合的验电器指针张开，此时锌板和验电器均带正电

C．丙图为α粒子散射实验示意图，卢瑟福根据此实验提出了原子的核式结构模型

D．丁图为核反应堆示意图，它是利用了铀核聚变反应所释放的能量

某小组用图示器材测量重力加速度的大小。实验器材由底座带有标尺的竖直杆、光电计时器A和B、钢制小球和网兜组成。通过测量小球在A、B间不同位移时的平均速度，求重力加速度。

⑴实验时，应先  ▲  （选填“释放小球”或“接通光电计时器”）；

⑵实验中保持A不动，沿杆向下移动B，测量A、B之间的距离h及钢球经过该距离所用时间t，经多次实验绘出h/t与t关系图象如图所示。由图可知，重力加速度g与图象的斜率k的关系为g=  ▲  ，重力加速度的大小为  ▲  m/s²；

⑶若另一小组用同样的实验装置，保持B不动，沿杆向上移动A，则  ▲  （选填“能”或“不能”）通过上述方法测得重力加速度的大小；

⑷为减小重力加速度的测量误差，可采用哪些方法？ ▲  （提出一条即可）。

为研究热敏电阻的阻值随温度的变化关系，实验室提供的器材有：

电流表（量程60mA，内阻约为10Ω）

电压表（量程6V，内阻约为20kΩ）

热敏电阻（100℃时阻值约为100Ω）

电池、开关、一杯水、酒精灯、温度计和导线若干。

⑴一位同学根据现有器材设计实验电路并连接了部分实物，如右图所示，请用笔画线代替导线，将电压表接入电路；

⑵用酒精灯对水加热，并通、断电路，记录了热敏电阻在不同温度下电流和电压的测量值，如下表所示，请在图示的坐标系中画出U-I图象；

⑶根据所绘图象可知，热敏电阻的阻值随温度的升高而  ▲  (选填“减小”、“增大”或“不变”)；

⑷该同学发现，利用所画的U-I图象还可以得出实验中所用电池的电动势E=  ▲  V、内电阻r =  ▲  Ω (结果保留3位有效数字)。

如图用某种折射率较大的透光物质制成的直角三棱镜ABC，其中∠B=30°。在垂直AC面的直线MN上插两枚大头针P₁、P₂，在AB面的左侧通过棱镜观察大头针P₁、P₂的像，调整视线方向，直到P₁的像被P₂的像挡住，再在观察的这一侧先后插上两枚大头针P₃、P₄，使P₃挡住P₁、P₂的像，P₄挡住P₃和P₁、P₂的像，记下P₃、P₄和三棱镜的位置，移去大头针和三棱镜，过P₃、P₄作直线与AB面交于D，量出该直线与AB面间的夹角为45°。

①在图中画出完整的光路图；

 ②求该物质的折射率。

一定质量的理想气体压强p与热力学温度T的关系图象如图，AB、

BC分别与p轴、T轴平行，气体在状态A时体积为V₀，则在状态C时的体积为   ▲   ；从状态A经状态B变化到状态C的过程中，气体对外界做功为W，内能增加了△U，则此过程中该气体吸收的热量为   ▲   。

如图，蛇形摆是演示单摆周期与摆长关系的实验装置。现将10个摆球由平衡位置沿x轴正方向移动相同的一小位移，然后同时释放，摆球整体看上去像舞动的蛇。从左向右，10个摆的振动周期依次  ▲  （选填“增大”、“减小”或“不变”）；若摆长最长的摆为秒摆（周期为2s），则其摆长为  ▲  m(取g = 9.80m/s²，结果保留1位有效数字)。

在水平放置的气垫导轨上，质量为0.4kg、速度为0.5m/s的滑块甲与质量为0.6kg、速度为0.1m/s的滑块乙迎面相撞，碰撞后滑块乙的速度大小变为0.2m/s，此时滑块甲的速度大小为  ▲  m/s，方向与它原来速度方向  ▲  。

一静止的铀核U（原子质量为 232.0372u）放出一个带电粒子（原子质量为4.0026u）后衰变成钍核Th（原子质量为 228.0287u）。

①该过程的衰变方程为    ▲     ；

②求该衰变过程中放出的核能（1u相当于931MeV，结果保留2位有效数字）。

某热水袋容积为900ml。请估算装水量为80%时热水袋中水分子的数目（阿伏加德罗常数N_A=6×10²³mol^-1）。

如图所示，相距L＝0.4m、电阻不计的两平行光滑金属导轨水平放置，一端与阻值R＝0.15Ω的电阻相连，导轨处于磁感应强度B＝0.5T的匀强磁场中，磁场方向垂直于导轨平面。质量m＝0.1kg、电阻r＝0.05Ω的金属棒置于导轨上，并与导轨垂直。

t＝0时起棒在水平外力F作用下以初速度v₀＝2m/s、加速度a＝1m/s²沿导轨向右匀加速运动。求：

⑴t＝1s时回路中的电流；

⑵t＝1s时外力F大小；

⑶第1s内通过棒的电荷量。

如图所示，水平传送带上A、B两端点间距L= 4m，半径R=1m的光滑半圆形轨道固定于竖直平面内，下端与传送带B相切。传送带以v₀ = 4m/s的速度沿图示方向匀速运动，质量m =1kg的小滑块由静止放到传送带的A端，经一段时间运动到B端，滑块与传送带间的动摩擦因数μ = 0.5，取g=10m/s²。

⑴求滑块到达B端的速度；

⑵求滑块由A运动到B的过程中，滑块与传送带间摩擦产生的热量；

⑶仅改变传送带的速度，其他条件不变，计算说明滑块能否通过圆轨道最高点C。

如图所示，在xoy平面内，y轴左侧有沿x轴正方向的匀强电场，电场强度大小为E；在0＜x＜L区域内，x轴上、下方有相反方向的匀强电场，电场强度大小均为2E；在x＞L的区域内有垂直于xoy平面的匀强磁场，磁感应强度大小不变、方向做周期性变化。一电荷量为q、质量为m的带正电粒子（粒子重力不计），由坐标为（－L，）的A点静止释放。

⑴求粒子第一次通过y轴时速度大小；

⑵求粒子第一次射入磁场时的位置坐标及速度；

⑶现控制磁场方向的变化周期和释放粒子的时刻，实现粒子能沿一定轨道做往复运动，求磁场的磁感应强度B大小取值范围。
